Découpeuse de jet d'eau de commande numérique par ordinateur de brique

Chine Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur
Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur Découpeuse de jet d'eau de commande numérique par ordinateur de brique fournisseur

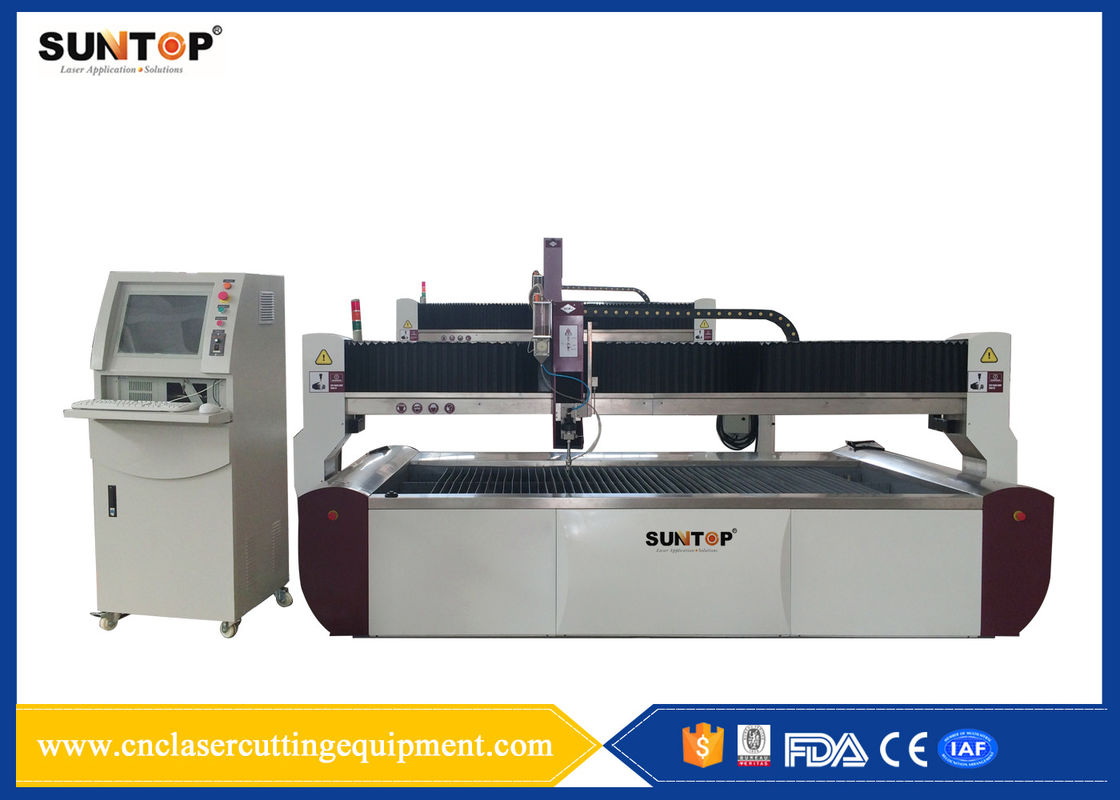

Image Grand :  Découpeuse de jet d'eau de commande numérique par ordinateur de brique

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Suntop
Certification: CE,FDA
Numéro de modèle: ST-WJ-L3015DG

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: USD46500-54350/set
Détails d'emballage: Emballé avec la boîte de contreplaqué qui appropriée à l'expédition de mer.
Délai de livraison: 30 jours de travail
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 480sets/year
Contact Now
Description de produit détaillée
Matériaux de coupe: peut couper toutes sortes de matériaux Épaisseur maximale de coupe: Moins de 100mm (dépendez des matériaux réels)
Axe des abscisses: 1500mm Axe des y: 3000mm
Axe des z: 200mm Répétabilité: 0.02mm
Vitesse de X.Y: 0-15meter/min Exactitude de contrôle: ±0.01mm
Exactitude de coupe: ±0.1mm Power: 37kw
Débit maximum: 3.7L/Min Générateur de HP: Les Etats-Unis (Accusteam/Hypertherm)
Trémie de sable: Côté-remise de la trémie de sable contrôleur de commande numérique par ordinateur: Conducteur servo et moteur à C.A. de MITSUBISHI
Moteurs principaux: Siemens Vis de boule: HIWIN
Décalez la valve: BOSCH Appareil électrique: Schneider
PLC: Siemens





         Découpeuse de jet d'eau de brique avec la taille 1500*3000mm, puissance 37KW de coupe







La découpeuse d'eau-jet de commande numérique par ordinateur se compose avec la table de coupe, la pompe de HP, le système de contrôle de commande numérique par ordinateur avec le logiciel de coupe, la tête de coupe, la valve de l'eau de HP, et le système de commande de sable. Le système de alimentation abrasif automatique et le système de refroidissement par l'eau sont nécessaires. Également vous pouvez choisir les systèmes facultatifs tels que le système d'adoucissement de l'eau et le système automatique d'enlèvement de boue accordant vos demandes.



Nous proposons l'épaisseur 100mm de Max.cutting, la vitesse approximative de coupe se rapporte svp « aux données de vitesse de coupe ».





Veuillez nous dire que quels genres de matériaux vous allez couper, ce qui est au sujet de l'épaisseur maximale de matériaux et la taille, puis nous pouvons avons adapté la découpeuse de jet d'eau dépendons de vos conditions réelles.









1, coupant la table



1.1. Caractéristique de structure

--Le faisceau de bâti et le bâti d'axe des y la font avoir l'excellentes précision et stabilité.

--Corps de table de machine et réservoir d'eau qui est sous structure d'aspect, moins la pression des sables et les pièces usinées aux pièces mobiles.

--L'axe des abscisses et l'axe des y transmettent au mandrin de roulement de vis de boule d'écrou.





1.2. Système de contrôle

Nous adoptons le système servo célèbre d'entraînement de chiffre de système de commande de NAIKY et à C.A. de MITSUBISHI et les moteurs servo à C.A.





1.3. Paramètre technique en chef de machine

Structure : Pont

Taille (X et Y) : 3100*1600mm

Axe des abscisses : 3000mm

Axe des y : 1500mm

Axe des z : 200mm

Répétabilité : 0.02mm

Vitesse de X.Y : 0-15meter/min

Exactitude de contrôle : ±0.01mm

Exactitude de coupe : ±0.1mm



Puissance : 380VAC, 50HZ, système de 3 fils de la phase 4.





1.4. Système de transmission

Nous adoptons le rail d'avance de HIWIN (Taïwan) et la crémaillère pour assurer des biens et la qualité d'exactitude.



1.4.1. Système de prévention

--au-dessus de la fonction automatique d'espacement de voyage et de la fonction douce d'espacement ;

--Conception unique de prévention : la nouvelle protection mazy et la conception professionnelle totalement jointe d'axe des z empêchent le sable et eau-d'éroder le rail de vis et d'avance de guide.



1.4.2. Système de lubrification

Nous adoptons le système de lubrification de masse automatique pour faire l'huile atteindre chaque site d'huile à l'heure et faciliter également la table plus régulière et.





1.5. Système abrasif de coupe



1.5.1. L'efficacité de coupe de cette tête de coupe abrasive intégratrice de machine est l'une des plus hautes machines au monde.

--elle a la fonction de rectification et diminue la période de se réunir

--le changement des pièces de port est très simple



1.5.2. Le commutateur de l'eau de HP de la machine

--la soupape à air peut s'ouvrir et a fermé l'eau de HP instantanément.

--avec l'aide de la commande numérique par ordinateur nous pouvons commander l'eau de HP automatiquement.

--la pression de blocage peut être réglable arbitrairement pour réaliser l'opération dans les circonstances de basse pression.



1.5.3. Système de alimentation de sable

Alimentation dynamique de sable

Le manuel compose le sable pour le conducteur (aidé avec le mètre de sable, le conducteur automatique peut réaliser automatiquement l'alimentation)



1.5.4. Valve de sable de DCAS-B

--Alimentation dynamique de sable

--Le type dynamique vient type traditionnel.

--Le type manuel facilite l'opération.

--Avec l'aide de la commande numérique par ordinateur nous pouvons commander l'abrasif automatiquement.



1.5.5. Trémie de sable

--Côté-remise de la trémie de sable

--Il y a une fenêtre sur le visage latéral, il peut rappeler des travailleurs quand alimenter le sable

--Il peut fournir la consommation de sable chaque fois après qu'il se soit rempli







2. Système de HP



2.1.1. Générateur de HP

--Les configurations choisissent le type bi-directionnel renforçateur de plongeur de poteau

--L'ensemble de renforçateur est importé des Etats-Unis (Accusteam/Hypertherm)

--Canalisation des Etats-Unis

--type système de filtrage de Simple-rangée de l'eau

--Fonction manuelle de régulation de pression

--Arrêt automatique et protection de pression supplémentaire

--Sauvegardes à trois épaisseurs



2.1.2. Paramètre technique en chef

--Débit maximum : 3.7L/min

--Puissance : 37KW

--Alimentation d'énergie : 380VAC, 50HZ, 4 phases.





3. Contrôleur de commande numérique par ordinateur

3.1.1. Configuration de commande numérique par ordinateur

--17" affichage à cristaux liquides d'affichage à cristaux liquides

--Fonction d'exploitation en ligne de DNC

--Fonctions de renvoyer le point arbitraire, du recourbement et de l'arc circulaire fonctionnant la décélération automatique.

--Fonctions de chiffre affichage d'imitation de coupe.

--disque dur de la mémoire 80GB

--Conducteur servo et moteur à C.A. de MITSUBISHI.

--carte de la mémoire 1GB

--Fonctions multilingues (Chinois, anglais etc…)

--Commande-par-fil et contrôleur de prise (selon des demandes)



3.1.2. Logiciel

Le logiciel particulier de NAIKY PCIMC-6A est spécial pour cette découpeuse.



Les fonctions de PCIMC-6A sont comme suit :



--Changez le document de DXF qui educed d'AUTOCAD dans le procédé de commande numérique.

--Communications périodiques entre le PC et la commande numérique par ordinateur.

--La base de données ouverte peut étayer des paramètres, cliquent sur juste le matériel, paramètre sera chargée automatiquement.

--Calculez la durée de ligne et de temps automatiquement

--Fonction d'imitation automatique de voie de coupe

--Les fonctions de la vitesse de amoindrissement sur le matériel renvoyant faisant le coin pont et lancing.





4. Système de alimentation abrasif automatique



--Il fournit les fonctions des sables court-circuitants et de ponçages pour la machine, aussi améliore l'automation et diminue l'intensité du travail.

--Capacité : 170L

--De grande précision peuvent rester les travailleurs quand alimenter des sables.





5. Système automatique de refroidissement par l'eau

--Garantissez que le circuit hydraulique peut être employé circulairement.

--Sauvez l'eau





6. Usinez les détails de pièces



Non. Nom Modèle Caractéristiques Quantité







1-3







Découpeuse de jet d'eau de commande numérique par ordinateur

Système à haute pression : WJ-3742



Pression maximale : 420MPA







1

Table de coupe : WJ-L3015 Taille de coupe : 3000*1500mm
Système de contrôle de commande numérique par ordinateur Basé sur la fenêtre avec le studio d'OR
4 Système de alimentation abrasif WJ-A 170L 1
5 Système de refroidissement par l'eau WJ-B   1
6 Moteurs principaux // SIEMENS
7 Pièces de rechange Liste 1 et liste 2 Libérez avec la machine libérez



Liste 1 - Outils spéciaux
Article Descriptions principales Quantité
1 trousse à outils du renforçateur 60K (pour H.P. Seal) 1
2 Périmètre de clé (pour H.P. Cylinder) 1
3 Clé, clé (pour la monture) 1
4 Clé, clé (pour le COMMUTATEUR À HAUTE PRESSION) 1
5 Clé (pour le filtre d'eau) 1
6 Lubrifiant bleu 1





Liste 2 - les pièces de rechange libèrent avec la machine
Non. Nom Quantité (placez/PC)
1 Rubis 4
2 Bec 1
3 Kit de commutateur de l'eau de HP 1
4 Joint de HP 1
5 Joint de LP 1
6 Kit de réparation de clapet anti-retour de LP 1
7 Élément filtrant (5 microns) 1
8 Élément filtrant (1 micron) 1
9 Élément filtrant (0,5 microns) 1
10 Joint circulaire et olive assemblée 1
11 Joint d'accumulateur 1
12 Protection de valve d'accumulateur 1
13 Connecteur de tuyau 2
14 Chapeau de bouclier 2
15 Kit de réparation de soupape à air 1





Le chef de machine partie des commentaires de marque et de fabricant :






Découpeuse de jet d'eau de commande numérique par ordinateur de brique





Ces données de vitesse de coupe de machine pour la référence (les données précises de vitesse de coupe dépendent des vrais matériaux réels)



Conditions : rubis de 0.25mm, bec de 0.8mm



Type matériel Épaisseur (millimètre) Vitesse de coupe (420MPA modèle) mm/min
Marbre 20 480
30 360
Granit 20 384
30 240
Brique 10 960
28 360
Verre 8 1800
10 960
18 600
Verre de doublement 21 720



Éponge



20 8400
50 3600
80 2400

Tapis



3-4 3600











Feuille d'acier inoxydable



1 1440
3 720
6 360
10 240
16 120
20 102
30 48
55 12
65 6
Tôle d'acier 3 1440
5 1020



Feuille d'alliage d'aluminium et feuille d'alliage de magnésium

10 480
20 180
30 120
70 48
80 20
100 15





Les photos de coupe de jet d'eau pour la référence



Découpeuse de jet d'eau de commande numérique par ordinateur de brique



Découpeuse de jet d'eau de commande numérique par ordinateur de brique



Découpeuse de jet d'eau de commande numérique par ordinateur de brique







Nous pouvons différents genres adaptés aux besoins du client de découpeuses de jet d'eau dépendre des exigences réelles de clients, accueil de nous contacter pour plus d'informations.
