Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériaux de coupe: | peut couper toutes sortes de matériaux | Épaisseur maximale de coupe: | Moins de 100mm (dépendez des matériaux réels) |
|---|---|---|---|
| Axe des abscisses: | 1500mm | Axe des y: | 3000mm |
| Axe des z: | 200mm | Répétabilité: | 0.02mm |
| Vitesse de X.Y: | 0-15meter/min | Exactitude de contrôle: | ±0.01mm |
| Exactitude de coupe: | ±0.1mm | Power: | 37kw |
| Débit maximum: | 3.7L/Min | Générateur de HP: | Les Etats-Unis (Accusteam/Hypertherm) |
| Trémie de sable: | Côté-remise de la trémie de sable | contrôleur de commande numérique par ordinateur: | Conducteur servo et moteur à C.A. de MITSUBISHI |
| Moteurs principaux: | Siemens | Vis de boule: | HIWIN |
| Décalez la valve: | BOSCH | Appareil électrique: | Schneider |
| PLC: | Siemens | ||
| Surligner: | cnc cutter machine,5 axis water jet cutting machines |
||

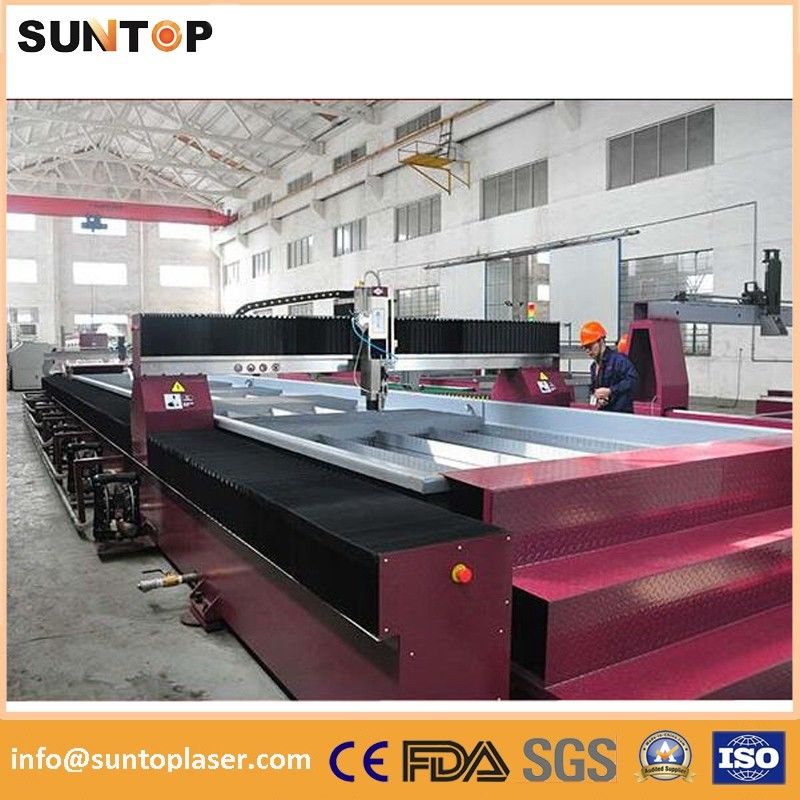

Découpeuse de jet d'eau, équipement de coupe de jet d'eau de commande numérique par ordinateur
La coupe de jet d'eau devient maintenant une technologie manufacturière populaire, qui est largement appliquée en construction navale, automobile, machinant des machines, l'industrie légère, l'industrie chimique, des sources d'énergie, la décoration, et l'industrie de transformation alimentaire. En outre, la découpeuse de jet d'eau est bien reçue par industrie d'approvisionnement d'espace et de militaires. Jusqu'à présent, nos produits ont été exportés vers plus de 40 pays et régions partout dans le monde.
Une découpeuse à haute pression de jet d'eau est un outil utilisé pour découper le métal et d'autres matériaux utilisant un jet de l'eau à la vitesse élevée et à la pression. Ne comportant un à faible bruit, aucune pollution, haute précision et fiabilité élevée, notre découpeuse de jet d'eau a été utilisée dans un grand choix d'applications, y compris l'exploitation, la fabrication d'automobile, la fabrication de papier, la nourriture, l'art et l'architecture. Des machines de jet d'eau peuvent être utilisées pour couper le caoutchouc, la mousse, le plastique, le composé, la pierre, la tuile, le marbre, le verre et d'autres matériaux.
Avantages de la découpeuse de jet d'eau
la découpeuse de l'eau 1.This peut transférer entre les dessins et couper rapidement.
positionnement 2.Fast : la machine utilise très peu de morceaux séparables d'équipement qui doivent potentiellement subir des réparations
3. Les niveaux de grande précision réduisent le besoin de coupe répétée.
vitesse de la coupe 4.Faster au-dessus des produits semblables sur le marché aujourd'hui
5.There n'est aucun besoin de fabriquer les organes mobiles
6.As là n'est aucune pollution (c.-à-d. la poussière, vapeur, brouillard), la découpeuse garde le coffre-fort environnant d'environnement et d'opérateur
7.During le processus de coupe, aucune chaleur est produit
traitement 8.Clear : il n'y a aucun besoin de dégager les organes mobiles de la machine
finitions de la coupe 9.Excellent : il n'y a aucun besoin de retoucher des finitions de coupe après qu'elles soient accomplies.
le coupeur de jet d'eau 10.The comporte un espace étroit de coupe
11.Quick et polyvalence de calibrage et plus large facile dans la coupe : on l'a montré que cette machine peut être utilisée dans la production en série.
le logiciel 12.CAD/CAM est compatible avec cette machine
la machine 13.The waterjet peut couper presque n'importe quel matériel.
Un ensemble complet de machine inclut un contrôleur de commande numérique par ordinateur, une table de travail, une pompe, un système de livraison abrasif, et un refroidisseur. Les composants facultatifs incluent un système plus froid d'élimination des déchets et une unité d'adoucissement de l'eau.
Nous pouvons découpeuse différente adaptée aux besoins du client de jet d'eau de taille et de puissance dépendre des exigences réelles du client.
1, coupant la table
1.1. Caractéristique de structure
--Le faisceau de bâti et le bâti d'axe des y la font avoir l'excellentes précision et stabilité.
--Corps de table de machine et réservoir d'eau qui est sous structure d'aspect, moins la pression des sables et les pièces usinées aux pièces mobiles.
--L'axe des abscisses et l'axe des y transmettent au mandrin de roulement de vis de boule d'écrou.
1.2. Système de contrôle
Nous adoptons le système servo célèbre d'entraînement de chiffre de système de commande de NAIKY et à C.A. de MITSUBISHI et les moteurs servo à C.A.
1.3. Paramètre technique en chef de machine
Structure : Pont
Taille (X et Y) : 3100*1600mm
Axe des abscisses : 3000mm
Axe des y : 1500mm
Axe des z : 200mm
Répétabilité : 0.02mm
Vitesse de X.Y : 0-15meter/min
Exactitude de contrôle : ±0.01mm
Exactitude de coupe : ±0.1mm
Puissance : 380VAC, 50HZ, système de 3 fils de la phase 4.
1.4. Système de transmission
Nous adoptons le rail d'avance de HIWIN (Taïwan) et la crémaillère pour assurer des biens et la qualité d'exactitude.
1.4.1. Système de prévention
--au-dessus de la fonction automatique d'espacement de voyage et de la fonction douce d'espacement ;
--Conception unique de prévention : la nouvelle protection mazy et la conception professionnelle totalement jointe d'axe des z empêchent le sable et eau-d'éroder le rail de vis et d'avance de guide.
1.4.2. Système de lubrification
Nous adoptons le système de lubrification de masse automatique pour faire l'huile atteindre chaque site d'huile à l'heure et faciliter également la table plus régulière et.
1.5. Système abrasif de coupe
1.5.1. L'efficacité de coupe de cette tête de coupe abrasive intégratrice de machine est l'une des plus hautes machines au monde.
--elle a la fonction de rectification et diminue la période de se réunir
--le changement des pièces de port est très simple
1.5.2. Le commutateur de l'eau de HP de la machine
--la soupape à air peut s'ouvrir et a fermé l'eau de HP instantanément.
--avec l'aide de la commande numérique par ordinateur nous pouvons commander l'eau de HP automatiquement.
--la pression de blocage peut être réglable arbitrairement pour réaliser l'opération dans les circonstances de basse pression.
1.5.3. Système de alimentation de sable
Alimentation dynamique de sable
Le manuel compose le sable pour le conducteur (aidé avec le mètre de sable, le conducteur automatique peut réaliser automatiquement l'alimentation)
1.5.4. Valve de sable de DCAS-B
--Alimentation dynamique de sable
--Le type dynamique vient type traditionnel.
--Le type manuel facilite l'opération.
--Avec l'aide de la commande numérique par ordinateur nous pouvons commander l'abrasif automatiquement.
1.5.5. Trémie de sable
--Côté-remise de la trémie de sable
--Il y a une fenêtre sur le visage latéral, il peut rappeler des travailleurs quand alimenter le sable
--Il peut fournir la consommation de sable chaque fois après qu'il se soit rempli
2. Système de HP
2.1.1. Générateur de HP
--Les configurations choisissent le type bi-directionnel renforçateur de plongeur de poteau
--L'ensemble de renforçateur est importé des Etats-Unis (Accusteam/Hypertherm)
--Canalisation des Etats-Unis
--type système de filtrage de Simple-rangée de l'eau
--Fonction manuelle de régulation de pression
--Arrêt automatique et protection de pression supplémentaire
--Sauvegardes à trois épaisseurs
2.1.2. Paramètre technique en chef
--Débit maximum : 3.7L/min
--Puissance : 37KW
--Alimentation d'énergie : 380VAC, 50HZ, 4 phases.
3. Contrôleur de commande numérique par ordinateur
3.1.1. Configuration de commande numérique par ordinateur
--17" affichage à cristaux liquides d'affichage à cristaux liquides
--Fonction d'exploitation en ligne de DNC
--Fonctions de renvoyer le point arbitraire, du recourbement et de l'arc circulaire fonctionnant la décélération automatique.
--Fonctions de chiffre affichage d'imitation de coupe.
--disque dur de la mémoire 80GB
--Conducteur servo et moteur à C.A. de MITSUBISHI.
--carte de la mémoire 1GB
--Fonctions multilingues (Chinois, anglais etc…)
--Commande-par-fil et contrôleur de prise (selon des demandes)
3.1.2. Logiciel
Le logiciel particulier de NAIKY PCIMC-6A est spécial pour cette découpeuse.
Les fonctions de PCIMC-6A sont comme suit :
--Changez le document de DXF qui educed d'AUTOCAD dans le procédé de commande numérique.
--Communications périodiques entre le PC et la commande numérique par ordinateur.
--La base de données ouverte peut étayer des paramètres, cliquent sur juste le matériel, paramètre sera chargée automatiquement.
--Calculez la durée de ligne et de temps automatiquement
--Fonction d'imitation automatique de voie de coupe
--Les fonctions de la vitesse de amoindrissement sur le matériel renvoyant faisant le coin pont et lancing.
4. Système de alimentation abrasif automatique
--Il fournit les fonctions des sables court-circuitants et de ponçages pour la machine, aussi améliore l'automation et diminue l'intensité du travail.
--Capacité : 170L
--De grande précision peuvent rester les travailleurs quand alimenter des sables.
5. Système automatique de refroidissement par l'eau
--Garantissez que le circuit hydraulique peut être employé circulairement.
--Sauvez l'eau
6. Usinez les détails de pièces
| Non. | Nom | Modèle | Caractéristiques | Quantité |
|
1-3 |
Découpeuse de jet d'eau de commande numérique par ordinateur |
Système à haute pression : WJ-3742 |
Pression maximale : 420MPA |
1 |
| Table de coupe : WJ-L3015 | Taille de coupe : 3000*1500mm | |||
| Système de contrôle de commande numérique par ordinateur | Basé sur la fenêtre avec le studio d'OR | |||
| 4 | Système de alimentation abrasif | WJ-A | 170L | 1 |
| 5 | Système de refroidissement par l'eau | WJ-B | 1 | |
| 6 | Moteurs principaux | // | SIEMENS | |
| 7 | Pièces de rechange | Liste 1 et liste 2 | Libérez avec la machine | libérez |
| Liste 1 - Outils spéciaux | ||
| Article | Descriptions principales | Quantité |
| 1 | trousse à outils du renforçateur 60K (pour H.P. Seal) | 1 |
| 2 | Périmètre de clé (pour H.P. Cylinder) | 1 |
| 3 | Clé, clé (pour la monture) | 1 |
| 4 | Clé, clé (pour le COMMUTATEUR À HAUTE PRESSION) | 1 |
| 5 | Clé (pour le filtre d'eau) | 1 |
| 6 | Lubrifiant bleu | 1 |
| Liste 2 - les pièces de rechange libèrent avec la machine | ||
| Non. | Nom | Quantité (placez/PC) |
| 1 | Rubis | 4 |
| 2 | Bec | 1 |
| 3 | Kit de commutateur de l'eau de HP | 1 |
| 4 | Joint de HP | 1 |
| 5 | Joint de LP | 1 |
| 6 | Kit de réparation de clapet anti-retour de LP | 1 |
| 7 | Élément filtrant (5 microns) | 1 |
| 8 | Élément filtrant (1 micron) | 1 |
| 9 | Élément filtrant (0,5 microns) | 1 |
| 10 | Joint circulaire et olive assemblée | 1 |
| 11 | Joint d'accumulateur | 1 |
| 12 | Protection de valve d'accumulateur | 1 |
| 13 | Connecteur de tuyau | 2 |
| 14 | Chapeau de bouclier | 2 |
| 15 | Kit de réparation de soupape à air | 1 |
Le chef de machine partie des commentaires de marque et de fabricant :
Ces données de vitesse de coupe de machine pour la référence (les données précises de vitesse de coupe dépendent des vrais matériaux réels)
Conditions : rubis de 0.25mm, bec de 0.8mm
| Type matériel | Épaisseur (millimètre) | Vitesse de coupe (420MPA modèle) mm/min |
| Marbre | 20 | 480 |
| 30 | 360 | |
| Granit | 20 | 384 |
| 30 | 240 | |
| Brique | 10 | 960 |
| 28 | 360 | |
| Verre | 8 | 1800 |
| 10 | 960 | |
| 18 | 600 | |
| Verre de doublement | 21 | 720 |
|
Éponge
|
20 | 8400 |
| 50 | 3600 | |
| 80 | 2400 | |
|
Tapis
|
3-4 | 3600 |
|
Feuille d'acier inoxydable
|
1 | 1440 |
| 3 | 720 | |
| 6 | 360 | |
| 10 | 240 | |
| 16 | 120 | |
| 20 | 102 | |
| 30 | 48 | |
| 55 | 12 | |
| 65 | 6 | |
| Tôle d'acier | 3 | 1440 |
| 5 | 1020 | |
|
Feuille d'alliage d'aluminium et feuille d'alliage de magnésium |
10 | 480 |
| 20 | 180 | |
| 30 | 120 | |
| 70 | 48 | |
| 80 | 20 | |
| 100 | 15 |
Les photos de coupe de jet d'eau pour la référence
Nous pouvons différents genres adaptés aux besoins du client de découpeuses de jet d'eau dépendre des exigences réelles de clients, accueil de nous contacter pour plus d'informations.
