Détails sur le produit:
Conditions de paiement et expédition:
|
| puissance du laser: | 300W (l'autre puissance peut être facultative) | La portée de balayage: | 100 * 100mm (l'autre gamme peut être adaptée aux besoins du client) |
|---|---|---|---|
| Distance de foyer: | F = 170mm | Vitesse maximale de la table: | 1 - 30 points/en second lieu |
| Ajustement d'axe de Z: | Manuellement ou système de contrôle de CCD de tringlerie de moteur servo | Positionnement de l'exactitude: | 0.05mm |
| Répétez placer l'exactitude: | 0.02mm | refroidissement: | Refroidissement par l'eau |
| durée d'impulsion: | 0.1~50.0ms | Condition d'alimentation d'énergie: | 380V±10%, 50Hz, 40A |
| Condition de l'électricité: | 12-15kW, triphasé | méthode de soudure: | Automatique + soudage |
| Surligner: | fiber welding machine,laser welding system |
||

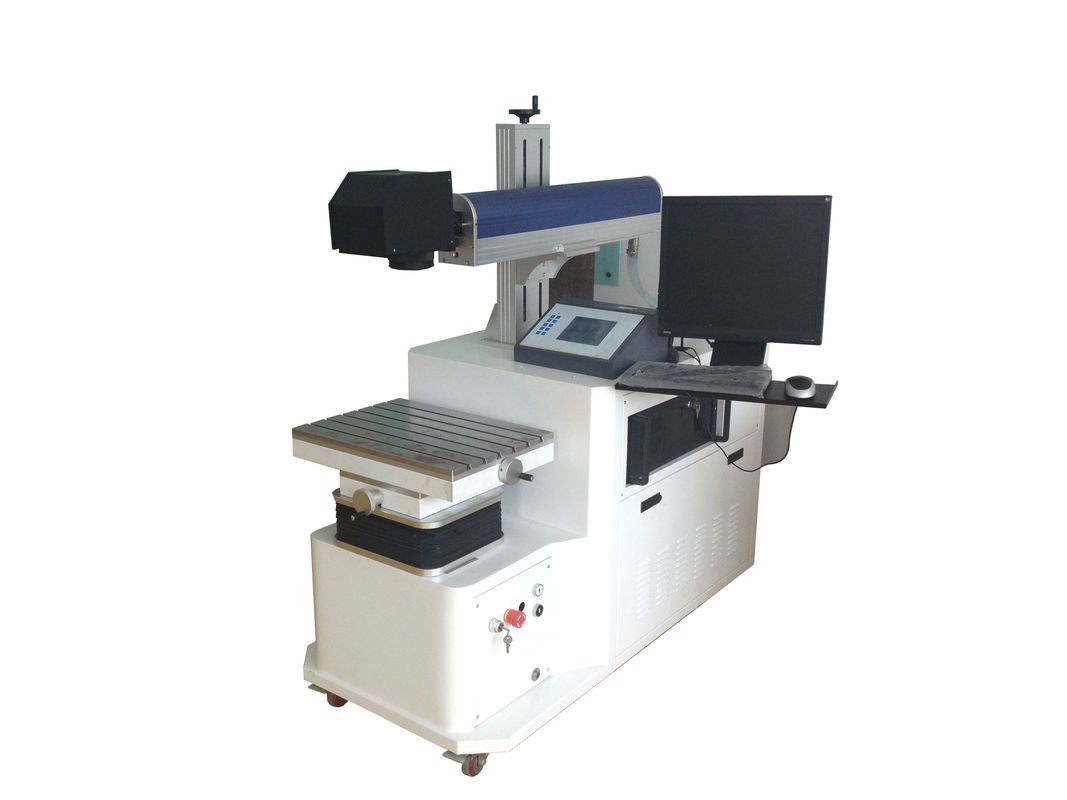

Galvanomètre balayant la machine de soudure laser Pour la soudure de point de rendement élevé
1, usinent les featurues principaux :
1,1. Ce genres de galvanomètre balayant le special d'équipement de soudure laser pour l'électronique, des batteries, le cas de téléphone portable, et d'autres produits connexes, soudure laser à haute efficacité
1,2. Contrôle industriel de PC, dimensions : 1180 * 650 * 1250mm ;
1,3. Le Tableau adopte le galvanomètre balayant la tête de laser, la combinaison parfaite du système de mouvement de galvanomètre et les systèmes de soudure laser, peuvent effectivement épargner le temps d'une seule tache de soudure de promenade de l'espace, vitesses de soudure de jusqu'à 0-30 points par seconde
1.4. Comparé à l'efficacité de la table électrique conventionnelle accrue 3-5 fois, facile à utiliser, peut apporter leur propre fournisseur de logiciel de dessin, vous peut également importer un grand choix de graphiques d'autoCAD de conception du logiciel de graphiques
1,5. Établi selon les besoins réels assortissant la plate-forme électrique unidimensionnelle ou multidimensionnelle ou la table rotatoire
2, champs de l'application de la machine
Très utilisé dans les coquilles en métal de batterie de téléphone portable, l'électronique, des batteries, le cas de téléphone portable, et d'autres produits connexes, soudure à haute efficacité de point de laser.
3, matériaux de l'application de la machine
L'acier inoxydable, l'acier au carbone simple, acier allié, fer, acier inoxydable, acier à faible teneur en carbone, acier -310 aciers de 316 acier inoxydable, allié et 347 nickellent, différents niveaux de nickel, titane, nickel, étain, cuivre, aluminium, niobium, l'or, argent de métal ou allient le même métal pour la soudure. cuivre et nickel, titane, cuivre et nickel, titane, titane, molybdène, laiton, cuivre, et acier à faible teneur en carbone, cuivre, métal pour la soudure.
4, usinent des paramètres techniques principaux
|
Modèle |
ST-P300-U |
|
Longueur d'onde |
1064nm |
|
Sources de pompe |
Xe-lampe deux (importée), chambre de placage à l'or |
|
Max.power |
300W |
|
Énergie d'impulsion simple maximale |
60J |
|
Durée d'impulsion |
0.1~50.0ms |
|
Fréquence de séquence |
1~200Hz |
|
Taille de tache de soudure |
0.2~1.5mm |
|
Profondeur de soudure |
0.1~3.0mm |
|
Soudure d'ordre |
15mm/s |
|
Observez le système |
Moniteur de CCD |
|
Positionnement |
Indication de lumière rouge |
|
Système de refroidissement |
Refroidissement par l'eau |
|
Précision de répétabilité |
0.02-0.05mm |
|
Taille de machine |
770mm*1350mm*1200mm (L*W*H) |
|
Taille de refroidisseur d'eau |
600 * 880 *1450 millimètre |
|
Condition de l'électricité |
12-15kW, triphasé |
|
Condition d'alimentation d'énergie |
380V±10%, 50Hz, 40A |
|
Poids brut total de machine (kilogrammes) |
420KG |
5, la soudure laser de galvanomètre prélève la photo
